Оснастка под ваше оборудование
Изготовление кулачков для токарных патронов
Изготавливаем кулачки по чертежу или образцу — для замены изношенных комплектов и зажима новых деталей. От одного комплекта до партии, с согласованием посадки и рабочей геометрии под ваш патрон.
По чертежу или образцу
От готовой документации до восстановления геометрии имеющегося кулачка.
От одного комплекта
Единичные заказы и партии для производства.
Под конкретный патрон
Проверяем модель, посадочные поверхности и способ крепления.
Кулачки под вашу схему зажима
Конструкцию выбираем по детали, диапазону диаметров и условиям обработки.
Прямые
Для типовых схем наружного зажима валов, прутков и цилиндрических заготовок.
Обратные
Для другого диапазона диаметров и схемы зажима. Возможность наружного или внутреннего зажима зависит от конструкции.
Комбинированные
С рабочими поверхностями для нескольких схем зажима в согласованном диапазоне.
Специальные
С индивидуальным профилем, уступами или опорными поверхностями под конкретную деталь.
Совместимость с вашим патроном
Рассматриваем изготовление для патронов RÖHM, SMW AUTOBLOK, Samchully и других производителей по данным конкретной модели.
- RÖHM
- SMW AUTOBLOK
- Samchully
Также для ручных патронов с архимедовой спиралью
Изготавливаем совместимые кулачки собственного производства. Это не оригинальные детали указанных брендов. Посадку, зацепление и крепление согласовываем отдельно для каждого заказа.

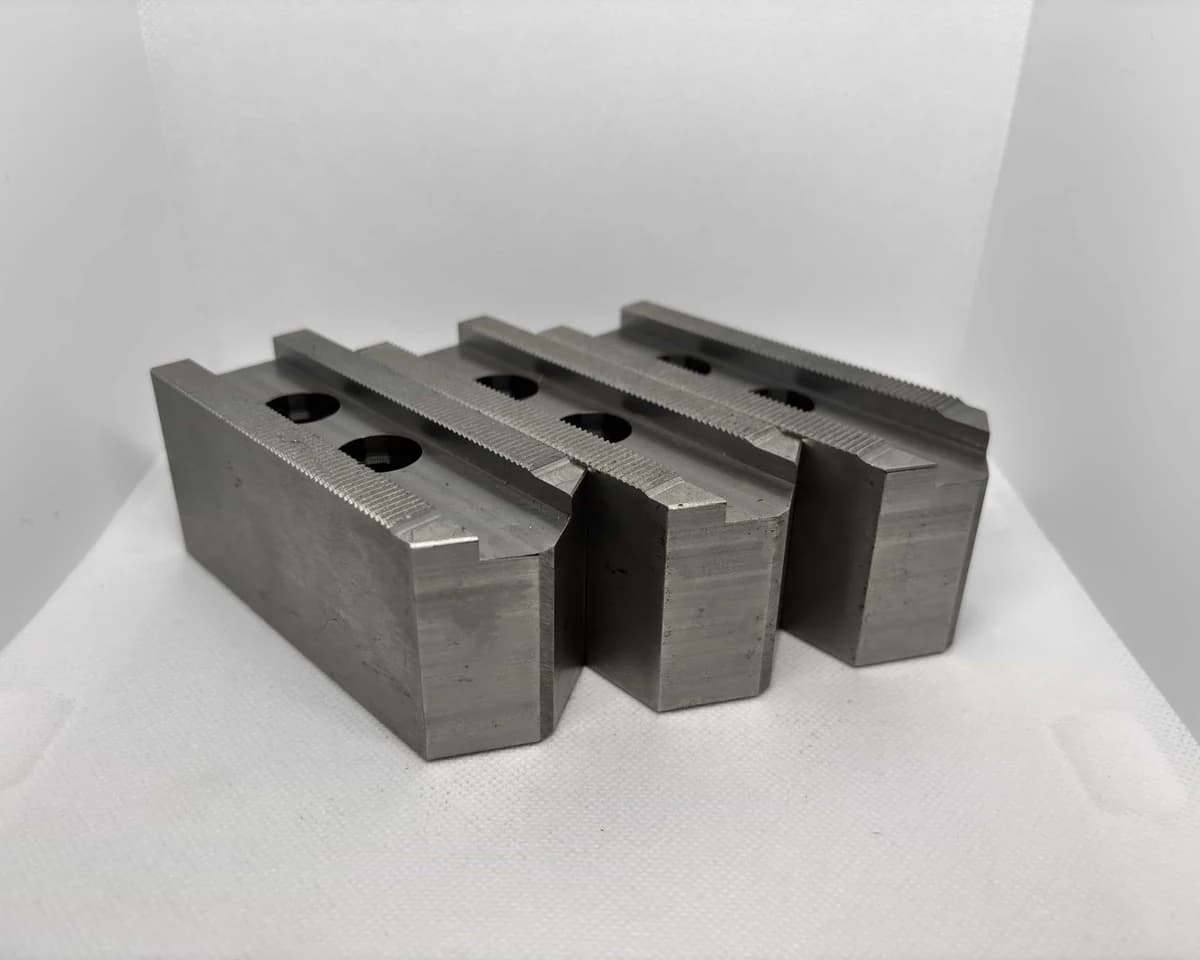

Примеры изготовленных кулачков
Реальные работы с разной геометрией рабочих поверхностей, пазов и крепления. Откройте фото, чтобы рассмотреть детали.
1 из 14
От посадочной геометрии до готового комплекта
Последовательность обработки определяем по конструкции кулачка, материалу и согласованным требованиям.
Изготовление на собственном производстве
Обрабатываем рабочие и посадочные поверхности с учётом их взаимодействия с патроном и заготовкой.
- Фрезерование профиля, пазов и направляющих
- Обработка отверстий и элементов крепления
- Шлифование ответственных поверхностей по требованиям чертежа
- Контроль размеров и геометрии перед передачей
Материал
Марку материала подбираем или принимаем по чертежу с учётом нагрузок и рабочей поверхности.
Термообработка
Необходимость, вид обработки и твёрдость согласовываем под условия эксплуатации.
Контроль
Проверяем посадочные размеры, крепление и рабочий профиль по согласованной документации.
Какие данные нужны для изготовления
Покажите общую геометрию, посадочную часть и крепление. Эта подсказка поможет подготовить фото или чертёж к запросу.
Нажмите на номер на модели или на пункт в списке, чтобы выделить нужную зону.

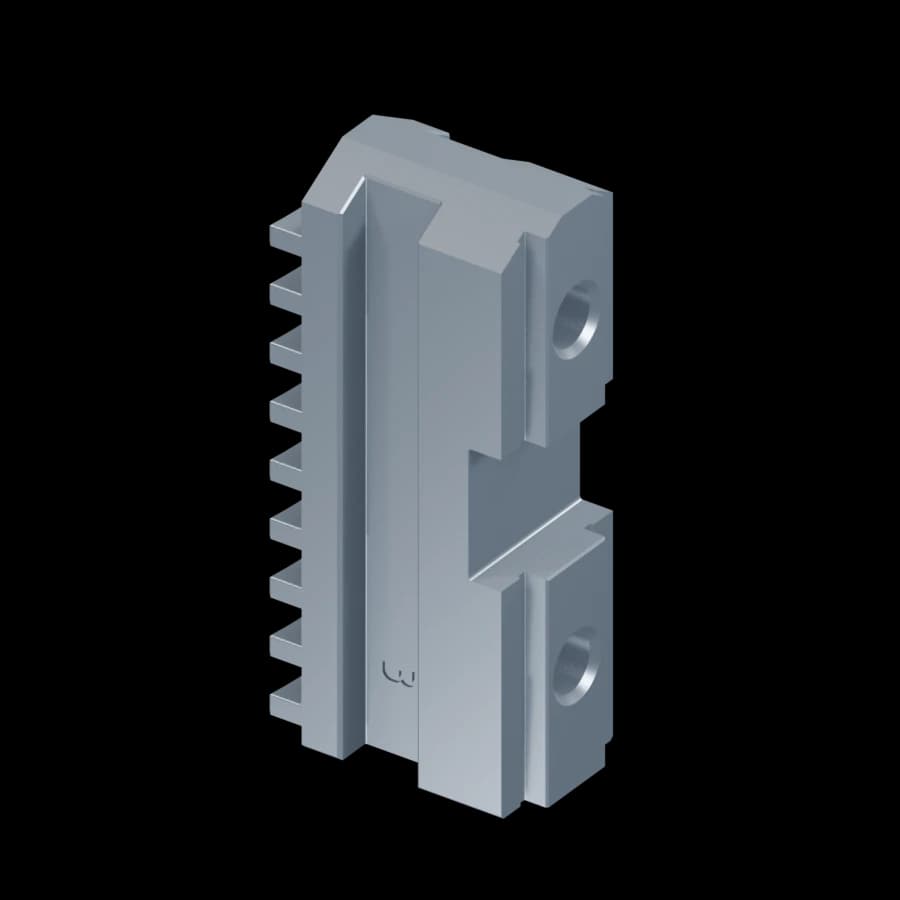

Ключевые зоны кулачка
Габариты L / B / H
Длина, ширина и высота кулачка. Отметьте размеры на чертеже или фото.
Нет всех размеров?
Начните с производителя и модели патрона и фото кулачков. Уточним, какие замеры или образец нужны дальше.

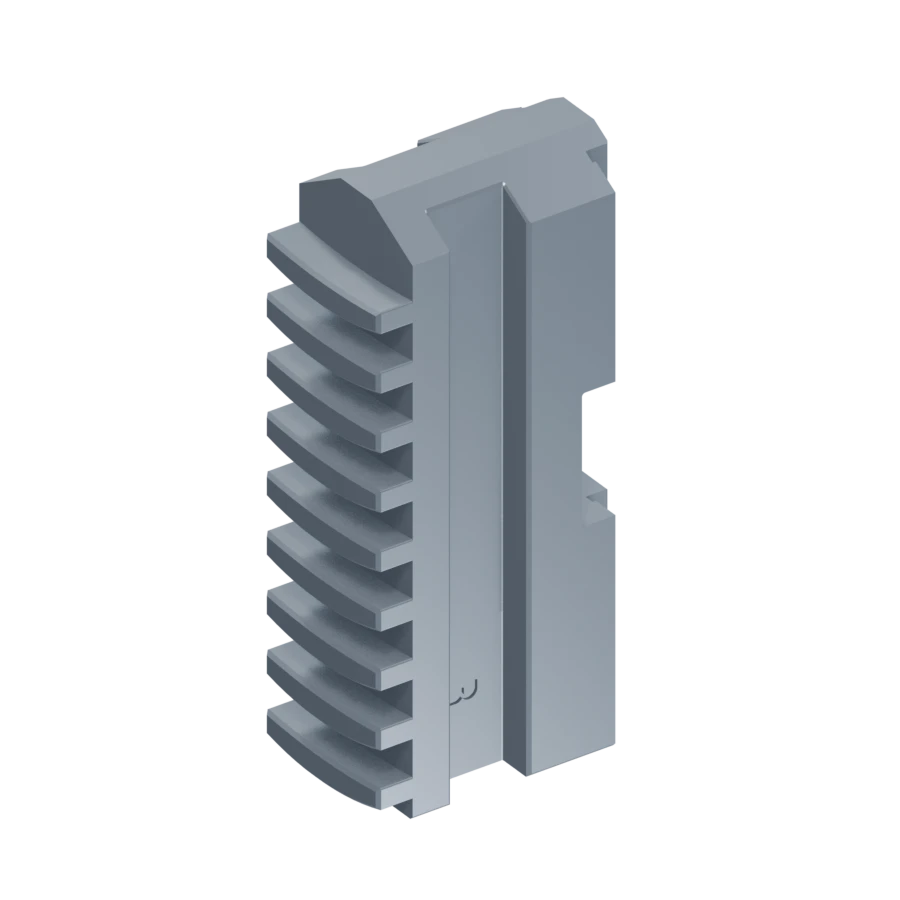

Фото зубьев крупным планом
Шаг и форма зубьев должны быть хорошо видны. Добавьте чертёж или замеры посадочной части, если они есть.

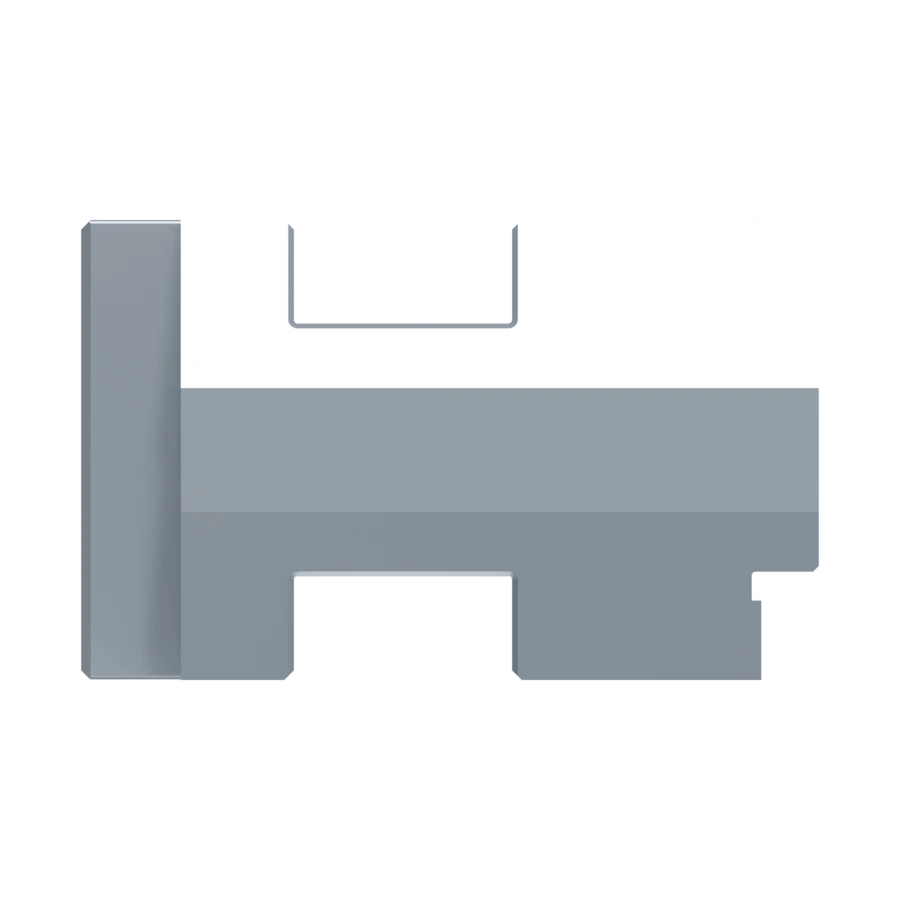

Поперечный профиль
Покажите форму пазов и направляющих, их ширину и глубину.
Показан пример конструкции. Набор параметров уточняем под ваш патрон. Для рабочей части также нужны схема зажима и диапазон диаметров детали.
Как проходит заказ
Начните с данных, которые уже есть. До изготовления согласуем технические требования, стоимость и срок.
Запрос и исходные данные
Получаем модель патрона, чертёж, фото или информацию об образце и количество комплектов.
Согласование конструкции
Уточняем посадку, рабочий профиль, материал, термообработку и требования к контролю.
Предложение
Рассчитываем стоимость и срок по сложности, количеству и согласованному объёму работ.
Изготовление и контроль
Выполняем обработку и проверяем размеры по согласованным требованиям.
Передача заказа
Согласовываем способ получения или доставки готовых кулачков.
Частые вопросы
Можно ли заказать кулачки без чертежа?
Да, рассматриваем изготовление по образцу. Для начала отправьте модель патрона и фото кулачков. После оценки определим, нужны ли дополнительные замеры или передача образца.
Для каких патронов вы изготавливаете кулачки?
Рассматриваем патроны RÖHM, SMW AUTOBLOK, Samchully, ручные патроны с архимедовой спиралью и другие модели. Совместимость подтверждаем по посадочным поверхностям, зацеплению и креплению конкретного патрона. Это кулачки собственного производства, а не оригинальные детали брендов.
Можно ли заказать один комплект?
Да, принимаем запросы от одного комплекта. Также изготавливаем партии; количество влияет на стоимость и срок.
Изготавливаете ли вы кулачки с нестандартной геометрией?
Да, можем рассмотреть специальный профиль рабочих поверхностей, уступы и опорные элементы под вашу деталь. Для оценки нужны чертёж детали, схема зажима и условия обработки.
Устранят ли новые кулачки биение патрона?
Не всегда. Биение может быть связано с состоянием патрона, износом направляющих или механизма, загрязнением, установкой и геометрией детали. Новые кулачки сами по себе не гарантируют устранения этих причин.
Какой срок изготовления?
Срок определяем после оценки документации или образца. Он зависит от сложности, количества, материала, термообработки и текущей загрузки производства. Согласовываем его в предложении.
От чего зависит стоимость?
От конструкции и размеров кулачков, количества комплектов, материала, термообработки, точности и объёма подготовки документации. Отправьте исходные данные — рассчитаем стоимость для вашего заказа.
Обсудим ваш комплект кулачков
Отправьте чертёж, фото или коротко опишите задачу. Уточним исходные данные и подготовим расчёт.
Что добавить к запросу
- Производитель и точная модель патрона
- Чертёж, 3D-модель, фото или информация об образце
- Размеры посадки, направляющих и крепления, если известны
- Схема зажима и диапазон диаметров детали
- Количество комплектов и желаемый срок
- Особые нагрузки и требования к рабочей поверхности
