Konstruktion und eigener Werkzeugbau
Herstellung von Stanzwerkzeugen
Wir konstruieren und fertigen Werkzeuge für die Kaltumformung von Blech. Die Auslegung erfolgt für Ihr Bauteil, Material und Ihre Presse — von der Aufgabenstellung bis zur Einrichtung und Erprobung.
Über 20 Jahre
Erfahrung in der Konstruktion und Fertigung von Industriewerkzeugen.
Kompletter Fertigungsprozess
Konstruktion, Komponentenfertigung, Montage und Einrichtung.
Für Ihre Presse
Auslegung passend zu Ihrer Anlage und den geplanten Stückzahlen.
Werkzeuge für Ihre Fertigungsaufgaben
Die Werkzeugauslegung richtet sich nach Bauteilgeometrie, Blechmaterial und -dicke, erforderlichen Arbeitsgängen und Produktionsmengen.
Schneidwerkzeuge
Zum Ausschneiden von Bauteilen und Zuschnitten aus Blech oder Band entlang der vorgegebenen Außenkontur.
Lochwerkzeuge
Zum Herstellen von Löchern, Schlitzen und weiteren Innenkonturen in Metallzuschnitten.
Biegewerkzeuge
Zum Formen von Biegungen und räumlichen Geometrien unter Berücksichtigung von Materialdicke, Biegeradien und Rückfederung.
Zieh- und Umformwerkzeuge
Zum Herstellen räumlicher Elemente aus Blechzuschnitten. Das Verfahren richtet sich nach Bauteilgeometrie und Materialeigenschaften.
Kombinierte Werkzeuge
Verbinden mehrere Arbeitsgänge in einem Zyklus, beispielsweise Schneiden, Lochen und das Umformen einzelner Bauteilbereiche.
Folgeverbundwerkzeuge
Zur schrittweisen Bearbeitung von Bandmaterial an mehreren Stationen. Die Abfolge wird für die Serienfertigung des Bauteils ausgelegt.
Von der Konstruktion zum fertigen Werkzeug
Konstruktion und Fertigung arbeiten zusammen. Technische Lösungen stimmen wir auf den Herstellungsprozess und die Einsatzbedingungen des Werkzeugs ab.
Eigener Werkzeugbau

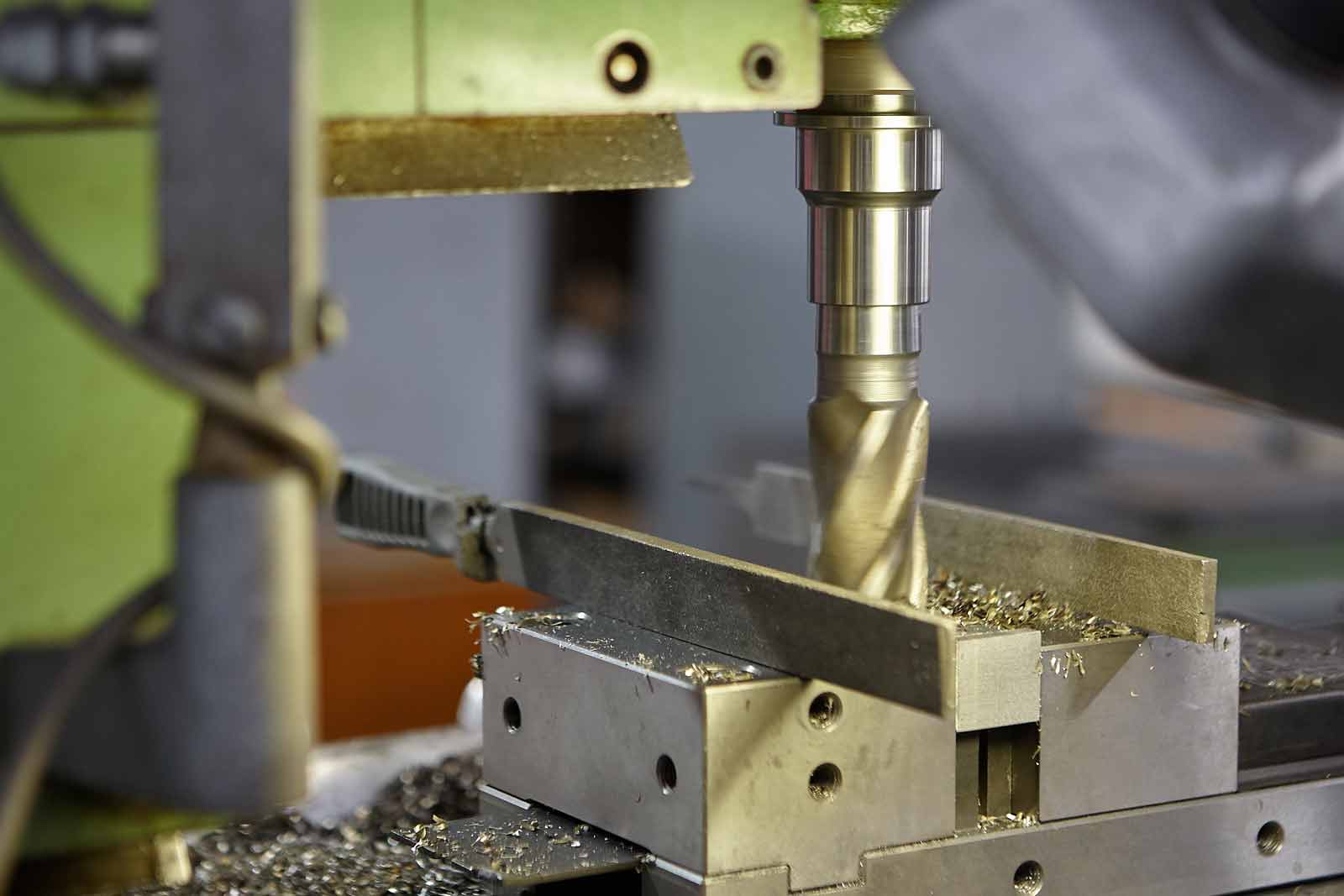

Wir nutzen CAD/CAM für Konstruktion und Arbeitsvorbereitung. Die Arbeitselemente fertigen wir aus Werkzeugstählen, die zum Bauteilmaterial und zu den Einsatzbedingungen passen.
- CNC-Fräsen und -Drehen
- Elektroerosive Bearbeitung (EDM) und Schleifen
- Wärmebehandlung der Arbeitselemente nach Bedarf
- Einpassen, Montage und Einrichtung
Werkzeug für Ihre Anlage
Wir konstruieren das Werkzeug für die Presse des Kunden. Presskraft, Arbeitsraum, Befestigung und weitere Anforderungen an Einbau und Betrieb werden berücksichtigt.
Werkzeug und Bauteilfertigung bei uns
Wir können die Werkzeugfertigung mit der anschließenden Produktion von Stanzteilen verbinden. Die Machbarkeit hängt von Material, erforderlicher Presskraft und Kompatibilität mit unseren Pressen ab.

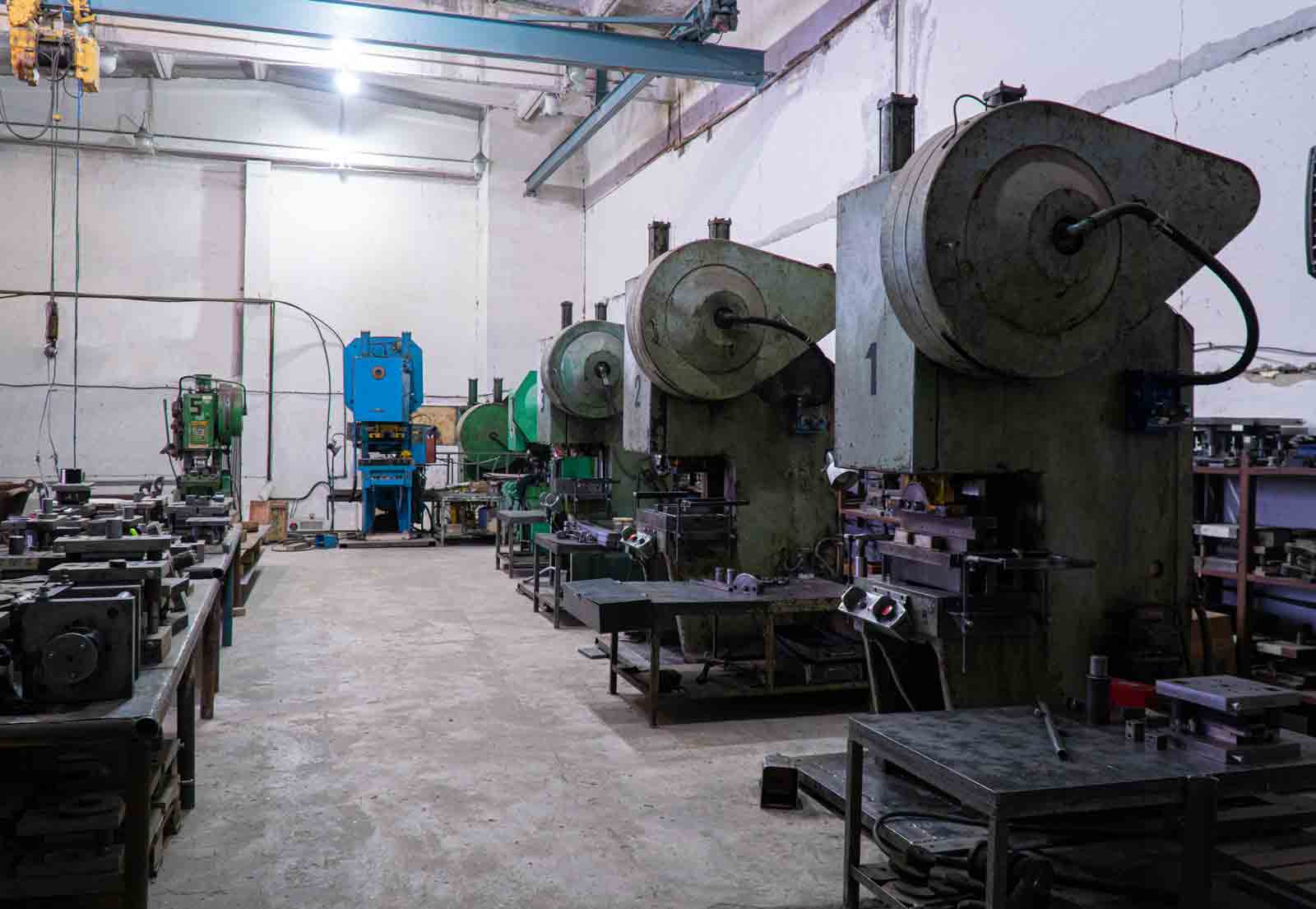

Presskräfte in unserer Fertigung
- 15 t
- 25 t
- 40 t
- 100 t

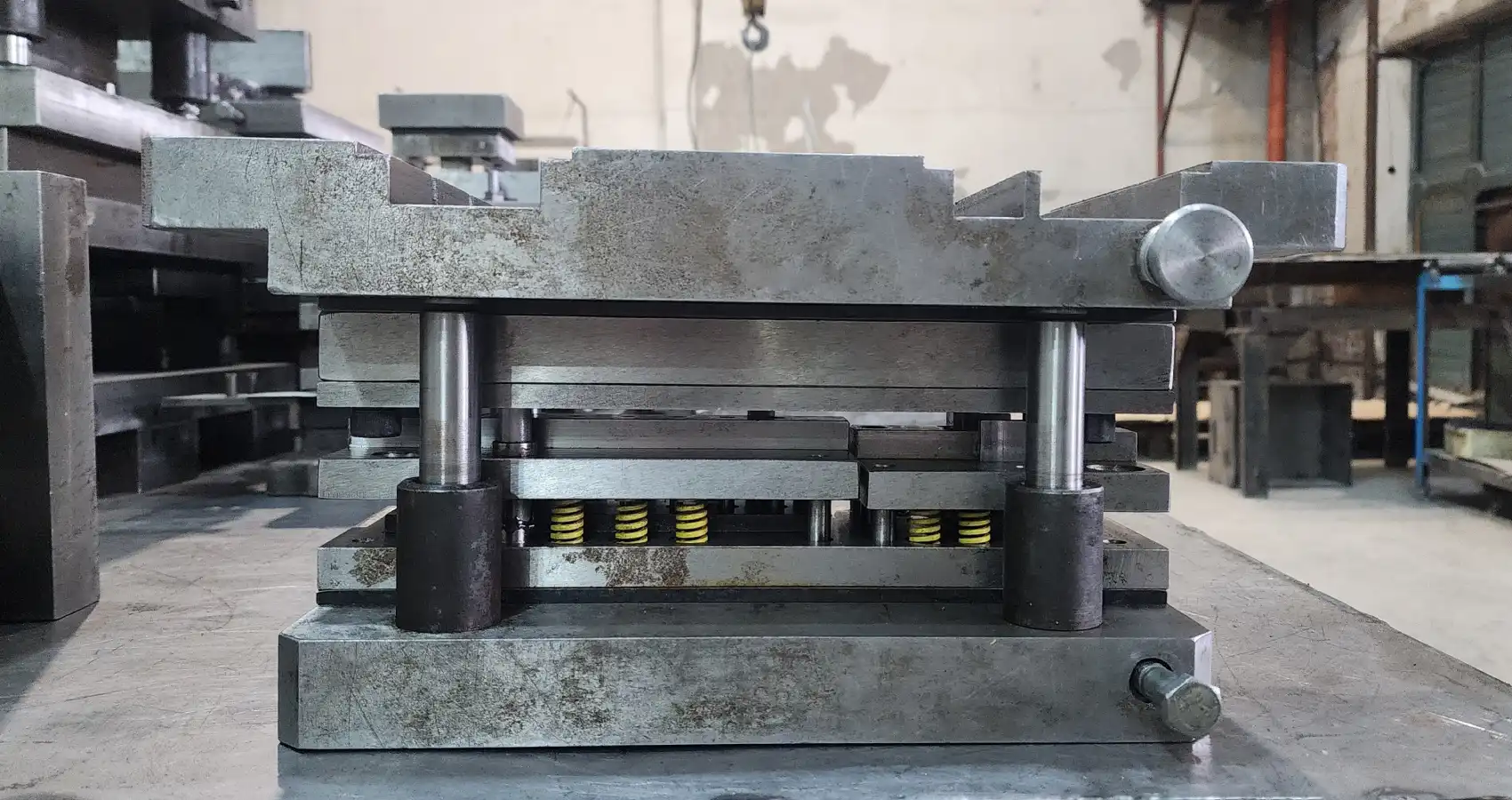

Von uns gefertigte Stanzwerkzeuge
Beispiele aus unserem Werkzeugbau. Öffnen Sie ein Foto, um die Konstruktion genauer anzusehen.
1 von 6
Von der Aufgabenstellung bis zur Erprobung
Wir stimmen die Werkzeuganforderungen ab und prüfen das Ergebnis in den einzelnen Fertigungsphasen.
Aufgabenanalyse
Wir prüfen Zeichnungen, ein 3D-Modell oder ein Musterteil und klären Material, Blechdicke, Stückzahlen, Bauteilanforderungen und Pressendaten.
Konstruktion
Wir erstellen Werkzeugkonstruktion und Dokumentation und bestimmen Arbeitselemente, Führungen und die Abfolge der Arbeitsgänge.
Technische Abstimmung
Wir stimmen Lösungen und Anforderungen mit dem Kunden ab. Nach Freigabe der Dokumentation bereiten wir Materialien und Fertigungsablauf vor.
Fertigung und Montage
Wir führen die vorgesehenen Bearbeitungsschritte durch, kontrollieren Komponenten, montieren das Werkzeug und richten seine Mechanismen ein.
Erprobung
Wir prüfen Werkzeugfunktion und Musterteile anhand der vereinbarten Anforderungen. Anlage und Prüfbedingungen werden für jedes Projekt festgelegt.
Nacharbeit und Übergabe
Bei Bedarf nehmen wir nach der Erprobung Anpassungen vor. Anschließend übergeben wir das Werkzeug oder organisieren die Bauteilfertigung gemäß Auftrag.
Erprobung, Qualität und Werkzeugservice
Wir kontrollieren gefertigte Komponenten und die Werkzeugfunktion und prüfen Anfragen zur weiteren Instandhaltung.
Erprobung auf eigenen Pressen
Wir richten Werkzeuge ein und erproben sie, sofern sie mit unseren Pressen kompatibel sind. Dabei prüfen wir Mechanismen und Musterteilqualität und nutzen die Ergebnisse für notwendige Anpassungen.
Kontrolle von Komponenten und Baugruppen
Unsere Qualitätskontrolle prüft gefertigte Elemente in den jeweiligen Produktionsphasen auf Übereinstimmung mit den Konstruktionsunterlagen.
Prüfung der Stanzteile
Geometrie und Qualität der gefertigten Teile werden anhand der vereinbarten technischen Anforderungen beurteilt.
Qualitätsmanagement nach ISO 9001:2015
Unser Unternehmen verfügt über ein von TÜV Thüringen nach ISO 9001:2015 zertifiziertes Qualitätsmanagementsystem.
Reparatur, Instandsetzung und Modernisierung
Wir prüfen Anfragen zur Wiederherstellung der Werkzeugfunktion und zu konstruktiven Anpassungen für neue Fertigungsaufgaben.
- Instandsetzung von Arbeitsflächen und Austausch verschlissener Teile
- Mechanische Bearbeitung, Einpassen und Einrichtung
- Konstruktive Anpassungen und Funktionsprüfung
Machbarkeit und Umfang bestimmen wir nach Prüfung von Konstruktion, technischem Zustand und vorhandener Dokumentation.
Fragen vor der Bestellung
Welche Angaben benötigen Sie für ein Angebot?
Hilfreich sind eine Zeichnung, ein 3D-Modell oder ein Musterteil, Material und Blechdicke, geplante Produktionsmengen sowie Pressendaten. Fehlende Informationen können bei der technischen Prüfung geklärt werden.
Kann ich ein Werkzeug für meine eigene Presse bestellen?
Ja. Bei der Konstruktion berücksichtigen wir Presskraft, Arbeitsraum, Befestigung und weitere Anlagendaten, die für Einbau und Betrieb des Werkzeugs erforderlich sind.
Kann ich Werkzeug und Stanzteile zusammen bestellen?
Ja. Unsere Blechfertigung verfügt über Pressen mit 15, 25, 40 und 100 Tonnen Presskraft. Die Machbarkeit hängt von Material, erforderlicher Kraft, Abmessungen und Kompatibilität des Werkzeugs mit der Anlage ab.
Erproben Sie Werkzeuge auf Ihren eigenen Anlagen?
Wir erproben Werkzeuge, die mit den technischen Daten unserer Pressen kompatibel sind, und prüfen Werkzeugfunktion und Musterteilqualität. Anlage, Prüfprogramm und Bedingungen werden für jedes Projekt abgestimmt.
Wie lange dauert die Werkzeugfertigung?
Die Lieferzeit bestimmen wir nach Prüfung der Aufgabenstellung. Sie hängt von Konstruktion, Materialien, Zukaufteilen, Bearbeitungsumfang und Prüfprogramm ab und wird für jeden Auftrag vereinbart.
Wovon hängen die Fertigungskosten ab?
Die Kosten hängen von Werkzeugart und Abmessungen, Anzahl der Arbeitsgänge, Materialien, Komponenten sowie Fertigungs- und Prüfanforderungen ab. Wir erstellen ein individuelles Angebot auf Grundlage der Aufgabenstellung.
Reparieren und modernisieren Sie Stanzwerkzeuge?
Wir prüfen Anfragen zur Reparatur, Instandsetzung und Anpassung von Werkzeugen. Machbarkeit und Umfang bestimmen wir nach Prüfung von Konstruktion, technischem Zustand und vorhandener Dokumentation.
Besprechen wir Ihr Stanzwerkzeug
Senden Sie Zeichnungen, ein 3D-Modell oder eine Aufgabenbeschreibung zur ersten Prüfung und Angebotserstellung. Fehlende Angaben klären wir bei der Bearbeitung Ihrer Anfrage.
Diese Angaben helfen uns bei der Prüfung
- Zeichnung, 3D-Modell oder Bauteilbeschreibung mit Anforderungen
- Material und Dicke des Blechs oder Bands
- Geplante Losgrößen oder Produktionsmengen
- Pressendaten, wenn das Werkzeug für Ihre Anlage bestimmt ist
