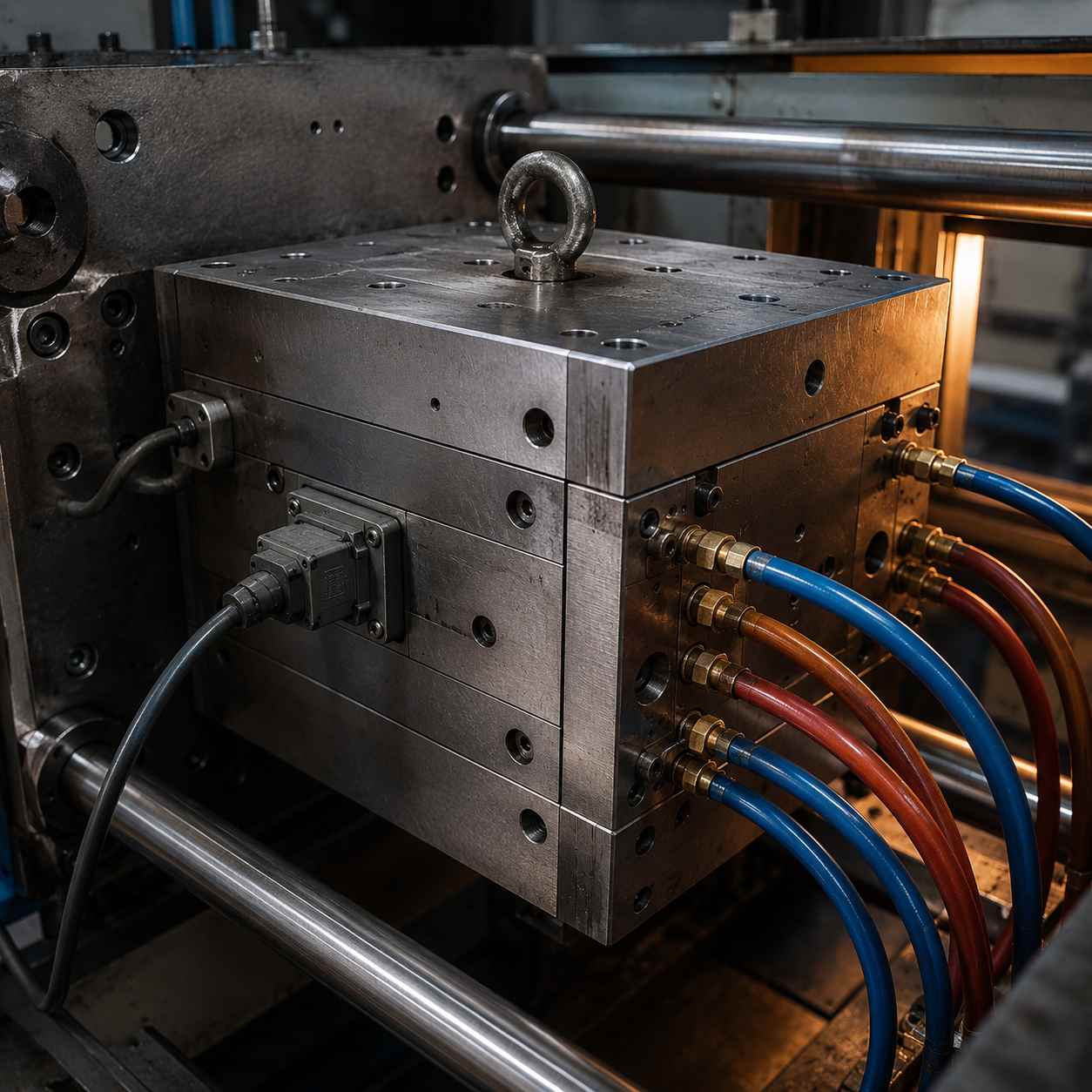

Часто до нас звертаються не з кресленням майбутньої деталі, а з готовою оснасткою: прес-форма вже виготовлена й лежить на складі. Її могли успадкувати від попереднього підрядника, купити за кордоном або замовити багато років тому. Задача звучить просто: організувати лиття на прес-формі замовника й отримувати деталі, не вкладаючись у нову оснастку.
На практиці між «форма є» і «серія йде» стоїть кілька кроків: перевірити комплектність і стан оснастки, оцінити сумісність із термопластавтоматом, за потреби адаптувати чи відремонтувати форму, знайти робоче вікно процесу й погодити еталонний зразок. Розберемо, як це виглядає в «Промсервіс» — від приймання форми до серії та зберігання оснастки між запусками.
Коли виникає задача лиття на готовій прес-формі
Ситуація типова для підприємств із налагодженим продуктом. Оснастка залишилася від попереднього ливарника; форму купили за кордоном разом із технологією; її виготовили давно, і вона відпрацювала лише частину ресурсу; виробництво переносять на іншу площадку; власний ливарний цех закрили, а деталі потрібні далі. Спільне одне: витрати на оснастку вже понесені, і логічно вичерпати її ресурс, а не платити за нову форму.
Типові причини зміни ливарника
Виробництво переносять не через дрібниці. Найчастіші мотиви:
- Зупинка попереднього виробництва. Підрядник закрився, змінив профіль або втратив потужності.
- Ціна деталі. Собівартість перестала влаштовувати.
- Якість і стабільність. Плаваючі розміри, облой, дефекти поверхні, брак у партії.
- Терміни. Зриви графіка постачань і простої на складальній лінії.
- Логістика. Далеке плече доставки, митниця, вартість перевезення.
- Релокація й бажання тримати оснастку в Україні. Форма поруч і доступна будь-коли.
Вхідна діагностика: комплектність і документи
Перше, що ми робимо з формою, — приймаємо й дефектуємо її. Починається все з перевірки комплектності: чи приїхало все, що потрібно для роботи.
Дивимося плити пакета, формоутворюючі вставки, знаки й сердечники, штовхачі та плиту виштовхування, повзуни з клинами й замками, кріплення, шпонки, транспортувальні стяжки й рим-болти, ключі та спеціальний інструмент. Окремо фіксуємо запасні вставки й маркування гнізд — без нього важко відстежити, яке гніздо дає невідповідну деталь. Результат дефектації оформлюється актом приймання-передачі з описом стану на вході: прес-форма залишається власністю замовника, ми лише виконуємо роботи з нею й відповідаємо за її збереження.
Стан формоутворюючих і площини роз’єму
Далі оцінюємо те, що безпосередньо формує деталь: знос формоутворюючих і просідання розмірів, корозію після зберігання без консервації, забої та вм’ятини, стан полірування чи текстури. Пошкоджений мікрорельєф відновити складніше, ніж полірування. Окремо перевіряємо площину роз’єму — прилягання й закриття без облою, зім’яті кромки, сліди «підганяння» напилком. Далі напрямні колонки, втулки й замки на люфт і задири, ливникову втулку й центрувальне кільце: стан сфери, діаметр отвору, посадку. Сліди попередніх ремонтів — наплавлення, нештатний кріп, отвори «не за кресленням» — фіксуємо окремо: саме там форма зазвичай виходить із ладу наступного разу.
Охолодження, вентиляція та виштовхування
Ці системи не видно на деталі напряму, але вони визначають цикл, короблення й стабільність. Канали охолодження перевіряємо на прохідність і герметичність: продуваємо, за потреби опресовуємо, оцінюємо заростання, корозію, стан штуцерів і заглушок. У формах, що працювали на неочищеній воді, реальне охолодження часто давно не відповідає проєктному.
Вентиляційні канали оглядаємо на забруднення — забита вентиляція дає підпали та недоливи. Систему виштовхування перевіряємо на повний хід і повернення в нуль, шукаємо зігнуті й зношені штовхачі, оцінюємо плити та пружини. Рухомі вузли проганяємо вручну на плавність ходу.
Гарячий канал: окрема перевірка
Якщо форма має гарячий канал, він потребує ретельнішої діагностики — тут ховається найбільше сюрпризів:
- склад системи: колектор, кількість і тип сопел, зонність;
- цілісність нагрівачів і термопар — заміряємо опір і перевіряємо ланцюги;
- наявність контролера, кабелів і роз’ємів, відповідність розпаювання;
- стан сопел і зон впорску, залишки застиглого матеріалу;
- стан електропроводки та ізоляції всередині форми;
- походження компонентів: оригінальні вузли чи неоригінальні заміни.
Якщо контролер не приїхав разом із формою, це вирішується — але знати про це треба до постановки оснастки на машину.
Сумісність із парком ТПА
Справна форма не запрацює, якщо вона не «сідає» на машину. Тому паралельно перевіряємо сумісність оснастки з термопластавтоматом:
- зусилля змикання під площу проєкції деталі й ливникової системи;
- мінімальна та максимальна висота форми, габарити відносно відстані між колонами;
- хід рухомої плити — чи вистачає розкриття для виймання;
- об’єм упорскування під масу відливки: відливка має вкладатися в робочий діапазон ходу шнека, інакше зростає час перебування розплаву в циліндрі;
- схема кріплення: пази чи різьбові отвори, їх крок і розміщення;
- діаметр центрувального кільця, радіус сфери сопла й отвір ливникової втулки;
- підключення охолодження й виштовхування: штуцери, контури, тяги, різьба, хід;
- роз’єми та потужність контролера гарячого каналу.
Парк «Промсервіс» — 22 термопластавтомати від 50 до 650 тонн (Arburg, Bole, Engel, Haitian). Це дозволяє підібрати машину під більшість форм, що до нас приходять.
Адаптація прес-форми під машину
Якщо форма проєктувалася під інший ТПА, переробляти її не потрібно — здебільшого вистачає адаптації:
- перехідні та проміжні плити — типове рішення для невідповідного кріплення;
- заміна центрувального кільця під отвір плити машини;
- заміна або доопрацювання ливникової втулки під радіус сфери сопла;
- штуцери й колектори охолодження — приведення підключень до одного стандарту;
- тяги виштовхувача під різьбу й хід конкретної машини;
- доопрацювання кріплення — планки, отвори, скоби, лише за погодженням.
Це швидкі роботи інструментальної дільниці паралельно з підготовкою до проб. А зношені формоутворюючі, пошкоджений роз’єм чи непрацездатний гарячий канал — це вже повноцінний ремонт, який планують окремо.
Ремонт і модернізація перед запуском
За результатами дефектації показуємо, що потрібно зробити обов’язково, а що бажано:
- чистка й промивання каналів охолодження, заміна заглушок і штуцерів;
- відновлення полірування формоутворюючих поверхонь;
- ремонт зношених кромок, посадок і площини роз’єму;
- заміна штовхачів, напрямних колонок і втулок;
- виготовлення змінних вставок у зонах підвищеного зносу;
- додавання вентиляції та покращення охолодження там, де їх не вистачало.
Ремонт, модернізація та обслуговування оснастки — окремий напрям роботи «Промсервіс», тож форму не доводиться возити ще до одного підрядника.
Пробний запуск і погодження зразка
Мета проб — не просто «отримати деталь», а знайти робоче вікно процесу із запасом, щоб серія не йшла на межі браку. Ми виводимо форму на стабільний режим, підбираємо профіль упорскування, дотиск, час охолодження й виштовхування, перевіряємо баланс гнізд за вагою відливок, контролюємо критичні розміри та короблення, фіксуємо облой, недоливи, підпали, утяжини й сліди штовхачів.
Результат етапу — узгоджений еталонний зразок і критерії приймання. Якщо на пробах видно обмеження самої форми, показуємо їх наочно й пропонуємо варіанти: доопрацювання оснастки, зміну режимів або корекцію вимог до деталі.
Серійне лиття на вашій формі
Після погодження зразка форма виходить у серію, і головним стає повторюваність. Забезпечуємо стабільність режимів, контроль сушки матеріалу, періодичні вимірювання критичних розмірів і ваги деталі, візуальний контроль поверхонь, пакування й постачання за графіком замовника. Процеси працюють у межах системи якості за ISO 9001:2015. Обсяги можуть бути різними — від невеликих партій до регулярного випуску, а парк із 22 машин дозволяє планувати запуски без довгого очікування обладнання. За організацією роботи це звичайне контрактне лиття пластмас — з тією різницею, що оснастка вже ваша.
Обслуговування і зберігання оснастки
Форма, яку вивели на стабільну роботу, потребує догляду — інакше через рік усе повториться спочатку.
- Профілактика за напрацюванням. Чистка, змащування й перевірка вузлів через погоджену кількість циклів.
- Консервація після зупинки. Захист формоутворюючих поверхонь і каналів від корозії.
- Зберігання на нашій території. Форма лежить у нас між запусками й готова до постановки на машину.
- Історія оснастки. Фіксуємо напрацювання, ремонти й замінені елементи.
Що потрібно надати замовнику
Щоб запуск пройшов швидко й без здогадок, від замовника корисно отримати:
- саму прес-форму в комплекті, зі всім наявним приладдям;
- креслення або 3D-моделі форми та деталі, якщо збереглися;
- паспорт форми, дані про напрацювання, попередні технологічні карти й режими;
- еталонний зразок деталі або попередню партію;
- марку матеріалу, тип колоранту й вимоги до кольору;
- вимоги до якості, критичні розміри, обсяги й графік.
Якщо документів немає — це не привід відмовлятися від запуску. Ми обміряємо форму й деталь, виконаємо дефектацію, відновимо потрібні дані й підберемо режими з нуля на пробах. Такий сценарій просто потребує більше часу на підготовку.
Типові сюрпризи з формами, що були в роботі
Досвід приймання чужої оснастки дає доволі стабільний перелік проблем:
- прихований знос — форма ціла на вигляд, але розміри деталі вже поза допуском;
- забиті канали охолодження — цикл затягується, деталь коробить;
- зношені штовхачі — сліди на деталі, заїдання, ризик пошкодити сталь;
- пошкоджена текстура, відновлення якої потребує окремих робіт;
- неоригінальні компоненти гарячого каналу — складніший підбір запчастин;
- відсутність запасних вставок — будь-яка поломка зупиняє серію;
- форма під іншу марку матеріалу — інша усадка, потрібен перерахунок;
- форма під інший тип ТПА — невідповідне кріплення, вирішується адаптацією.
Жодна з цих ситуацій не є тупиком. Важливо виявити їх на вході, а не на третій тисячі циклів.
Як «Промсервіс» допомагає запустити вашу прес-форму
Ми беремо оснастку замовника в роботу як цілісний проєкт:
- виконуємо вхідну діагностику й дефектацію з описом стану на вході;
- перевіряємо сумісність із парком із 22 ТПА від 50 до 650 тонн і підбираємо машину;
- адаптуємо форму під обладнання: перехідні плити, центрувальне кільце, ливникова втулка, штуцери, тяги;
- ремонтуємо й модернізуємо оснастку на власному виробництві (ЧПУ, EDM, шліфування, полірування);
- виготовляємо змінні вставки та штовхачі з комплектуючих Bohler, DME, Pro Plastica, Mold-Masters, Incoe;
- проводимо пробні запуски й погоджуємо еталонний зразок;
- ведемо серійне лиття з контролем якості, а між запусками обслуговуємо й зберігаємо форму.
Потрібне лиття на прес-формі замовника?
Якщо у вас є готова прес-форма й потрібно організувати випуск деталей, «Промсервіс» забезпечить лиття на прес-формі замовника — з вхідною діагностикою, адаптацією під ТПА, за потреби ремонтом і виходом на стабільну серію в Україні.
Надішліть фото та габарити форми, креслення чи 3D-модель деталі, еталонний зразок і дані про матеріал та обсяги — ми оцінимо стан оснастки, підберемо машину під неї й запропонуємо план запуску.
